Illuminatori Smart
ILLUMINATORI INTEGRATI PER RISPARMIO DI SPAZI E COSTI
Gli illuminatori vengono spesso utilizzati per l’ispezione visiva.
Un illuminatore standard è solitamente controllato da un driver. Nel caso in cui un sistema utilizzi molti illuminatori, sulla macchina saranno presenti altrettanti driver.
L’analisi ha evidenziato i seguenti punti di miglioramento:
- Sarebbe possibile svolgere le funzioni dei driver in modo alternativo, riducendo ingombro e costi?
- Sarebbe possibile ridurre la lunghezza del cavo, che in alcuni casi viene instradato al cabinet principale (alimentazione – trigger) e poi di nuovo al driver LED (strobo)?

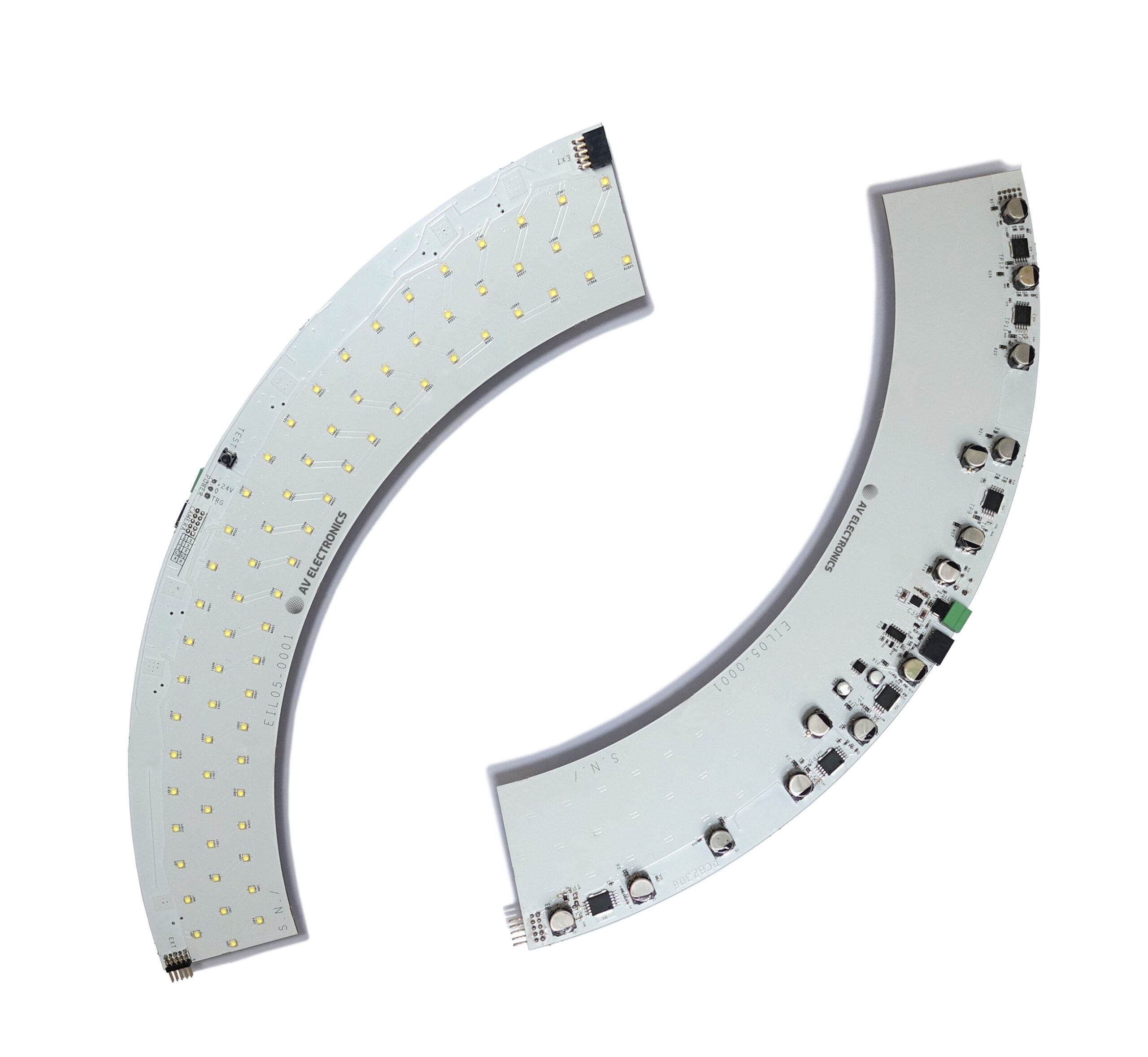

AV Electronics ha riprogettato il componente, integrando quanto serve direttamente sull’illuminatore stesso
NUOVA UNITÀ INTEGRATA: ILLUMINATORI SMART

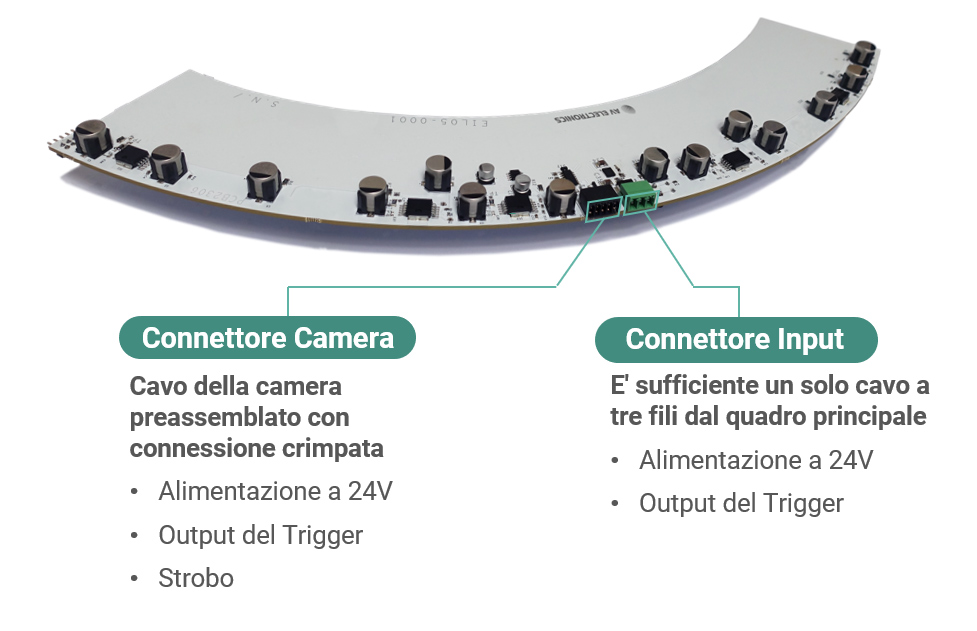

Sia il connettore della telecamera che il connettore di ingresso sono integrati sull’illuminatore, creando così un componente plug-in e intelligente in grado di comunicare bidirezionalmente con le telecamere.
Questa integrazione preassemblata riduce i cavi, i componenti e gli spazi necessari.
CARATTERISTICHE TECNICHE
- Controllo luminosità tramite tempo di accensione
- Alimentazione a 24V
- Fusibile elettronico per protezione da inversione di polarità alimentazione
- Nessun picco di corrente all’accensione (2 Sec. Soft Start)
- 6 driver integrati 2 x 2A cad.
- 72 Led bianchi @2A Picco di potenza 450W
- Corrente di alimentazione 0,3 A @25mSec Strobo 250μS
- Tempo risposta corrente 1μs
- Ritardo all’accensione < 3μs
- Strobe clipped at 750μS Max
- Test push button
- 4 layer 2mm PCB for optimal thermal transfer
- Ground plane for minimum inductance
BENEFICI
- SPAZIO dei component ridotto del 90%
- COSTO dei componenti ridotto del 40%
- TEMPO di assemblaggio ridotto del 75%
- EFFICIENZA aumentata dell’intera supply chain
- Soluzioni tecnologiche DISTINTIVE ed AVANZATE
